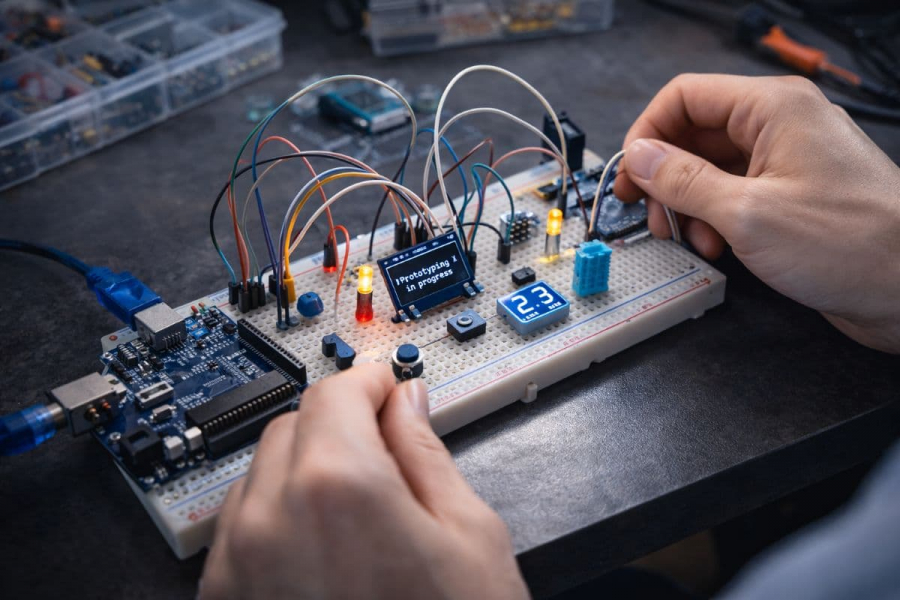

Плата для макетування: прототип за вечір без паяльника

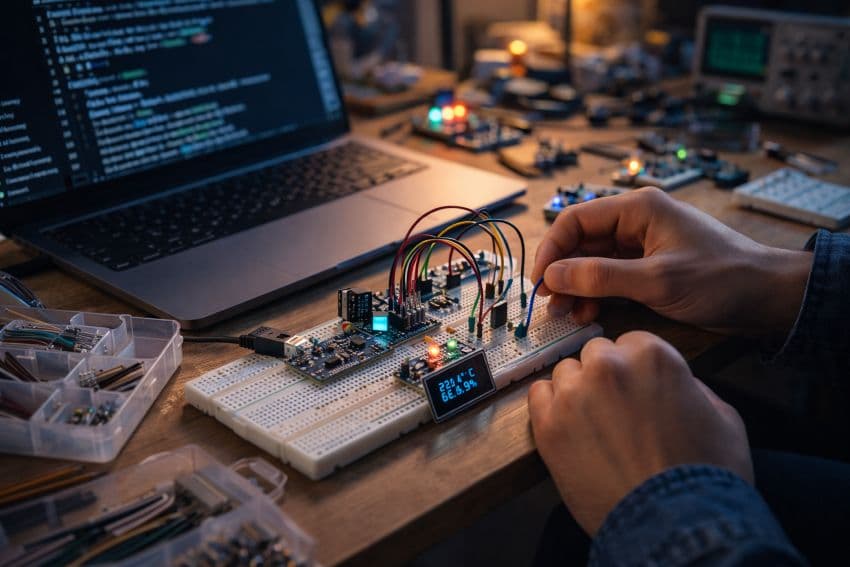

Чому схема «на папері» виглядає правильно, а в реальності не запускається? Часто бракує швидкої перевірки й можливості одразу переставити з’єднання. Коли потрібно зібрати тестовий вузол, поміряти сигнали та швидко виправити помилку, виручає просте рішення для швидкого прототипування. У таких задачах макетна плата економить час і допомагає перевірити ідею без паяльника.

Безпайкова плата-прототип дозволяє вставляти компоненти й перемички без нагріву. Її часто називають breadboard, бо монтаж багаторазовий, а редагування миттєве. Це зручно для навчання, ремонту, тестування модулів, підбору номіналів і перевірки кількох варіантів однієї схеми.

Контактні ряди та крок 2,54 мм: як не переплутати з’єднання

Всередині контактної основи заховані пружні металеві доріжки, що об’єднують групи отворів. Типовий крок 2,54 мм збігається з більшістю вивідних компонентів, тому резистори, світлодіоди, транзистори, кнопки та мікросхеми у DIP-корпусах легко встановлюються в отвори. Окремі лінії під живлення допомагають акуратно розвести плюс і мінус по краях плати.

Запам’ятайте просте правило: отвори одного контактного блоку електрично з’єднані між собою, а сусідній блок може бути окремим. Центральний паз розділяє половини плати, тому мікросхеми ставлять саме через нього. Помилка на один отвір здатна змінити роботу вузла, особливо при живленні 3,3 В або 5 В.

Окрема уважність потрібна до шин живлення. На деяких макетних платах червона й синя лінії можуть мати розрив посередині. Зовні це не завжди помітно, тому перед запуском краще продзвонити шини мультиметром або одразу поставити перемичку між частинами лінії.

Щоб зібрати макет охайно та без сюрпризів:

• ставте мікросхеми через центральний паз, не замикаючи ряди;
• тримайте живлення й сигнали в різних зонах основи;
• робіть перемички короткими, а кольори використовуйте послідовно;
• перевіряйте полярність діодів, світлодіодів та електролітів перед стартом;
• тестуйте вузли по одному, поступово ускладнюючи схему;
• перед подачею живлення перевіряйте, чи немає короткого замикання між плюсом і землею.

Такий порядок робить налагодження керованим. Коли зміни вносяться поетапно, причина помилки знаходиться швидше, а ризик пошкодити компонент значно нижчий.

Безпайковий монтаж чи пайка: вибір під умови роботи

Тимчасове складання ідеальне для навчання, експериментів, перевірки логіки схеми та відладки. Breadboard особливо корисна, коли потрібно швидко переставити резистор, змінити схему підключення датчика або перевірити модуль Arduino, ESP32, реле чи дисплей.

Але безпайкова основа має обмеження. Вона не любить вібрації, випадкові ривки проводів, великі струми та важкі модулі. Пружні контакти з часом можуть слабшати, а довгі перемички іноді створюють зайві наведення. Для цифрових схем на невеликих частотах це зазвичай не критично, але для чутливих аналогових вузлів, радіочастотних схем і силових ліній краще обирати інший тип монтажу.

Звертайте увагу й на тип компонентів. Вивідні елементи легко стають у breadboard, а SMD-компоненти частіше потребують адаптерів. У практиці зручно починати з безпайкового формату, а перевірене рішення переносити на більш надійну основу.

Перфорована плата: закріплення перевіреного рішення надовго

Перфорована основа має сітку отворів і майданчики під пайку, де з’єднання фіксуються дротом, перемичками або залишками виводів компонентів. Це короткий шлях до робочого зразка, коли друковану плату замовляти ще зарано, але безпайковий макет уже недостатньо надійний.

На такій платі контакти стають міцнішими, випадкові розриви зникають, а пристрій можна встановити в корпус або використовувати для триваліших тестів. Водночас перфорована плата потребує уважнішого планування: перед пайкою варто розкласти компоненти, продумати траси живлення, місця для роз’ємів і доступ до елементів, які можуть нагріватися.

Ознаки, що час переходити від безпайкового монтажу до пайки:

• макет реагує на дотик або рух проводів;
• у схемі з’явилися реле, клеми, важкі роз’єми чи силові модулі;
• потрібні повторні вимірювання без «плавання» контактів;
• пристрій планується ставити в корпус або переносити з місця на місце;
• схема вже не змінюється, а потрібна стабільна перевірка в реальних умовах.

Після переходу тестування стає стабільнішим. Ви зберігаєте гнучкість прототипування, але отримуєте міцніший і передбачуваніший результат.

Як обрати плату для прототипів: розмір, шини живлення, комплект

Почніть із масштабу схеми. Для простих проєктів вистачить компактного формату, а під кілька модулів, мікроконтролер, дисплей і датчики краще брати варіант із запасом. Надто маленька плата швидко перетворюється на «павутину» з дротів, де складно знайти помилку.

Перевірте, чи є шини живлення, чи мають вони розрив посередині, як зручно підключати дроти та чи можна з’єднати кілька плат між собою. Для навчання й домашніх експериментів зручні комплекти з перемичками різної довжини. Для частого прототипування корисні модулі живлення, клемники, адаптери під SMD, гребінки та набір дротів male-male, male-female і female-female.

Важлива й якість контактів. Якщо дріт входить надто вільно або постійно випадає, налагодження буде нервовим. Якщо отвори занадто тугі, тонкі виводи компонентів можуть гнутися. Добра макетна плата тримає дроти впевнено, але не потребує надмірного зусилля.

Перевірка перед замовленням: мінімум помилок у старті

Навіть одна дрібниця в характеристиках може перетворити перший запуск на довгий пошук причини несправності. Тому перед покупкою варто оцінити не лише ціну, а й формат, місткість, якість контактів і сумісність із вашими компонентами.

Коли варіанти здаються однаковими, вирішують деталі. Порівняйте параметри перед покупкою:

• формат – безпайковий чи паяльний, залежно від задачі;
• місткість – кількість точок і довжина рядів під вашу схему;
• живлення – наявність шин, їх розташування та можливий розрив посередині;
• сумісність – крок 2,54 мм під THT та потреба в адаптерах під SMD;
• комплектація – перемички, роз’єми, модуль живлення, кріплення;
• якість контактів – наскільки щільно тримаються дроти й виводи деталей;
• зручність роботи – розмітка рядів, кольорові шини, можливість фіксації на столі.

Такий контроль зменшує переробки й повернення. Вдало підібраний формат прискорює збірку, а перехід до фінального монтажу стає прогнозованим.

Типові помилки під час роботи з макетною платою

Більшість проблем із breadboard виникає не через складність схеми, а через дрібні механічні або логічні помилки. Найчастіше плутають напрямок контактних рядів, забувають з’єднати землю між модулями, ставлять мікросхему не через центральний паз або подають живлення не на ту шину.

Ще одна поширена помилка – надто довгі й хаотичні перемички. Вони ускладнюють перевірку, заважають доступу до компонентів і можуть випадково висмикуватися. Краще одразу домовитися з собою про кольори: червоний для плюса, чорний або синій для землі, інші кольори для сигналів.

Перед першим запуском корисно пройти короткий чек-лист:

• перевірити полярність живлення;
• переконатися, що земля спільна для всіх модулів;
• продзвонити підозрілі ділянки мультиметром;
• перевірити, чи немає короткого замикання між VCC і GND;
• подавати живлення спочатку на простий вузол, а не на всю складну схему одразу.

Плануйте прототип із запасом по місцю, а старт починайте з перевірки живлення та землі. Далі залишиться нарощувати схему крок за кроком і швидко довести її до робочого варіанту.
